¿Cómo instalar una fachada composite? La guía paso a paso
- Protege el soporte con una lámina impermeable transpirable.
- Monta los rastreles (madera o metal) con una separación máxima de 600 mm (400 mm para WEO® Essential), protegidos con una banda de EPDM.
- Garantiza la ventilación: 20 mm de cámara de aire, entradas de aire superior e inferior y 150 mm de separación del suelo.
- Ajusta cada lama a medida antes de instalarla.
- Coloca y atornilla las lamas según la orientación elegida: en horizontal de abajo arriba, en vertical sobre doble rastrelado.
- Respeta 5 mm de junta de dilatación y termina con los perfiles de aluminio.
Bien instalada, una fachada composite te asegura un revestimiento estable, ventilado y estético durante muchos años. Esta guía sirve para todas las gamas de revestimiento composite WEO® y recoge, paso a paso, las recomendaciones de instalación: material necesario, rastrelado, ventilación, colocación vertical u horizontal, fijación y remates, tanto en obra nueva como en rehabilitación.
Las medidas y referencias de tornillos que se indican proceden de la guía técnica de las lamas WEO®35 y WEO®60, las más instaladas. Para WEO® Essential y WEO® 120-60 los principios son los mismos (rastrelado ventilado, cámara de aire, dilatación de 1 mm por metro lineal); solo cambia la separación de rastreles para WEO® Essential (400 mm). Comprueba los detalles de fijación en su ficha técnica.
¿Qué material y herramientas necesitas para instalar una fachada composite?
Antes de empezar, reúne los materiales y las herramientas adecuados:
- Las lamas de revestimiento WEO® de la gama elegida:
- WEO®35 y WEO®60: efecto falso listón, 170 mm de ancho total, 140 mm útiles, largos de 2,90 m o 3,90 m.
- WEO® Essential: perfil machihembrado solapado de 15 × 173 mm, largos de 2,90 m o 3,90 m, fijación oculta. Atención: su rastrelado requiere una separación de 400 mm.
- WEO® 120-60: efecto falso listón con dos anchos (120 y 60 mm) en una misma lama, largo de 3,90 m.
- El rastrelado: rastreles de madera de clase de uso 2 con banda de protección, o clase 3b, con una clase resistente mínima C18, o un rastrelado metálico.
- Una lámina impermeable transpirable y una banda de EPDM para proteger los rastreles.
- La tornillería inoxidable: tornillos autoperforantes de acero inoxidable para WEO® Essential y WEO® 120-60; para WEO®35 y WEO®60, tornillería Fiberdeck de acero inoxidable A2:
- Fijación oculta (colocación vertical): tornillos de 4,2 × 32 mm, ref. FD1940, caja de 200 unidades.
- Fijación vista: tornillos de 4,2 × 38 mm con cabeza de color, ref. FD1447 a FD1451 según el color, caja de 100 unidades con punta T20.
- Los perfiles de remate de aluminio lacado a juego: perfil F de 65 × 80 mm, perfil Click de 50 × 50 mm o 35 × 41 mm. Para WEO® Essential: perfil de arranque de aluminio y cantoneras de 35 × 45 mm lacadas.
- Una ingletadora montada sobre mesa para los cortes.
- Un atornillador para revestimiento con limitador de par o tope de profundidad. No uses nunca un atornillador de impacto: una cabeza de tornillo demasiado hundida puede fisurar la lama.
Para WEO®35 y WEO®60, calcula unos 12 tornillos por m² (separación de 600 mm) y 2,46 lamas por m² en 2,90 m o 1,83 lamas por m² en 3,90 m.
Pasos para instalar una fachada composite
La instalación de las lamas WEO® sigue una secuencia precisa, desde la protección del soporte hasta los remates. El vídeo muestra una instalación completa de revestimiento WEO®35:
Paso 1:almacenar las lamas y proteger el soporte
La madera composite es sensible a la fluencia: almacena siempre las lamas en plano, apoyadas en toda su longitud, bajo la lona de protección del palé y sin cargas encima. Transpórtalas de una en una o de dos en dos, de canto. En obra, empieza desenrollando y fijando la lámina impermeable transpirable sobre el soporte.

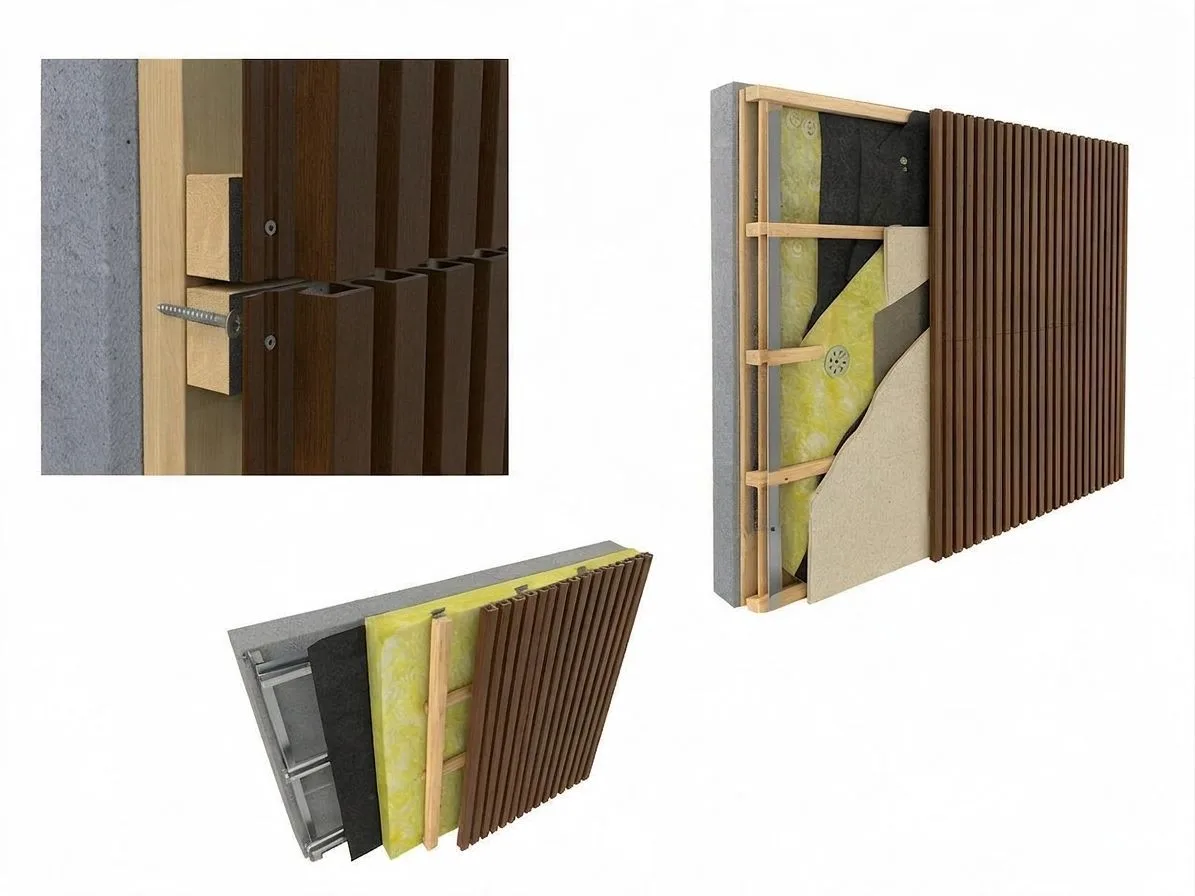

Paso 2:montar el rastrelado
La subestructura absorbe los esfuerzos del viento y mantiene el revestimiento separado del muro. Su sección depende del soporte:
- Fijación directa sobre fábrica (bloque, hormigón): rastreles de 27 × 40 mm.
- Colocación con aislamiento térmico por el exterior: una primera capa de rastreles de 60 × 40 mm y una segunda capa de rastreles de 27 × 40 mm.
- Subestructura metálica: perfiles y escuadras conformes al Cahier du CSTB 3194_V2, con un ancho de apoyo mínimo de 30 mm en cada montante.
La separación entre montantes es de 600 mm como máximo para WEO®35, WEO®60 y WEO® 120-60 (645 mm en construcción con estructura de madera para WEO®35 y WEO®60), y de 400 mm para WEO® Essential. Dobla los montantes donde se unen las lamas: con largos completos de 2,90 m o 3,90 m, prevé una separación de 300 mm en los extremos de las lamas. Protege los rastreles con una banda de EPDM.

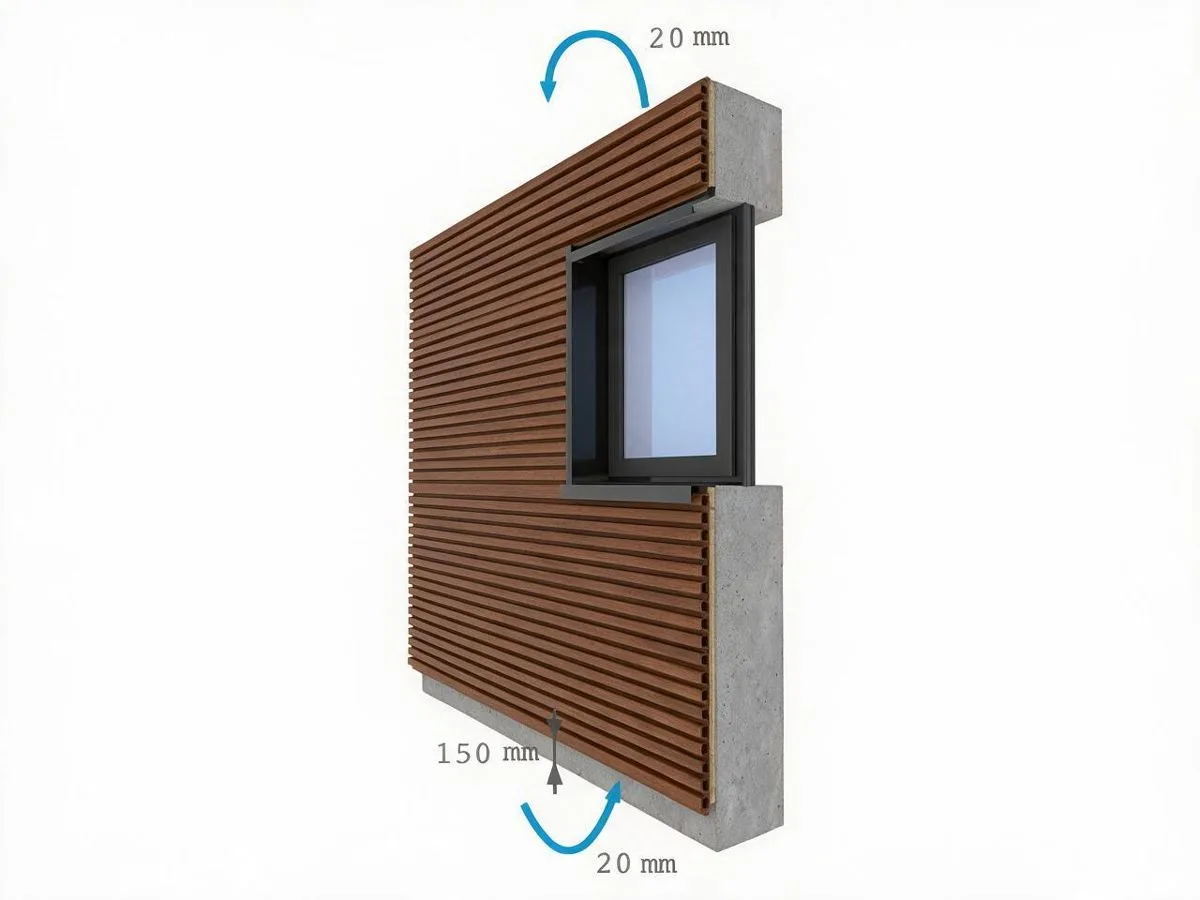

Paso 3:garantizar la ventilación y la separación del suelo
Debe mantenerse una cámara de aire continua de 20 mm como mínimo entre la cara posterior de las lamas y el muro, o el aislamiento si lo hay. Prevé una ventilación superior e inferior, con una abertura de 15 mm en el peto, en el telar y en el dintel de las ventanas. En el arranque de la fachada, respeta una separación de 150 mm respecto al suelo terminado, que puede reducirse a 50 mm sobre suelo duro con subestructura metálica.

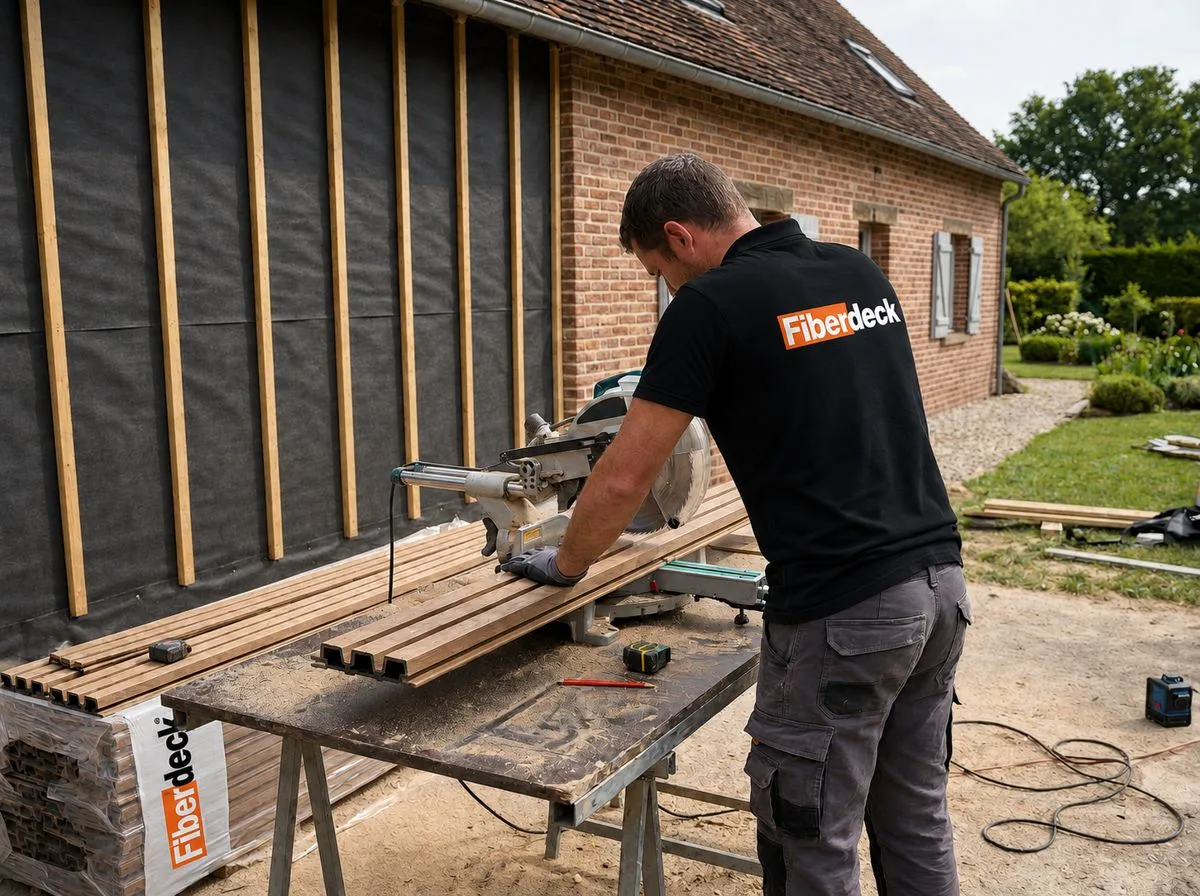

Paso 4:ajustar y cortar las lamas
Las lamas pueden presentar una sobremedida de fabricación de hasta 10 mm. Córtalas siempre con la ingletadora a la medida deseada para obtener cantos a escuadra y juntas limpias.
Paso 5:colocar y fijar las lamas
El método de fijación depende de la orientación: atornillado visto en colocación horizontal, atornillado oculto o visto en colocación vertical. Ambos métodos se explican en el apartado siguiente. En todos los casos, la unión de dos lamas se hace siempre sobre un montante, y la cabeza del tornillo debe apoyar en la lama sin forzar.
Paso 6:gestionar la dilatación y colocar los remates
Las lamas WEO® dilatan unos 1 mm por metro lineal para una diferencia de 40 °C: una lama de 3,90 m que pasa de 5 °C por la mañana a 40 °C por la tarde se alarga unos 3 mm. Deja por tanto una junta de 5 mm entre cada extremo de lama y cualquier obstáculo (carpintería, muro, esquina, otra lama). Después oculta las juntas y los cortes con los perfiles de aluminio lacado a juego (perfil F o sistema Click), en esquinas exteriores e interiores y alrededor de los huecos.
Colocación vertical u horizontal: ¿qué diferencias hay?
Todas las lamas WEO® (WEO®35, WEO®60, WEO® Essential y WEO® 120-60) se pueden colocar tanto en horizontal como en vertical. La elección es ante todo estética, pero cambia la forma de construir el rastrelado y de fijar las lamas. La tabla recoge las recomendaciones de la guía WEO®35 y WEO®60.
| Criterio | Colocación horizontal | Colocación vertical |
|---|---|---|
| Rastrelado | Una capa de montantes verticales | Doble rastrelado cruzado, para que el aire circule de abajo arriba |
| Fijación | Vista: un tornillo de color en una sola ranura | Oculta: tornillo FD1940 en la lengüeta inferior. Vista posible |
| Separación | 600 mm como máximo | 600 mm como máximo |
| Sentido de colocación | De abajo arriba, fila a fila, lengüeta hacia arriba | Lama a lama, cada una atornillada a los montantes de la capa exterior |
| Resultado | Líneas clásicas, la fachada parece más ancha | Efecto contemporáneo, la fachada parece más alta |

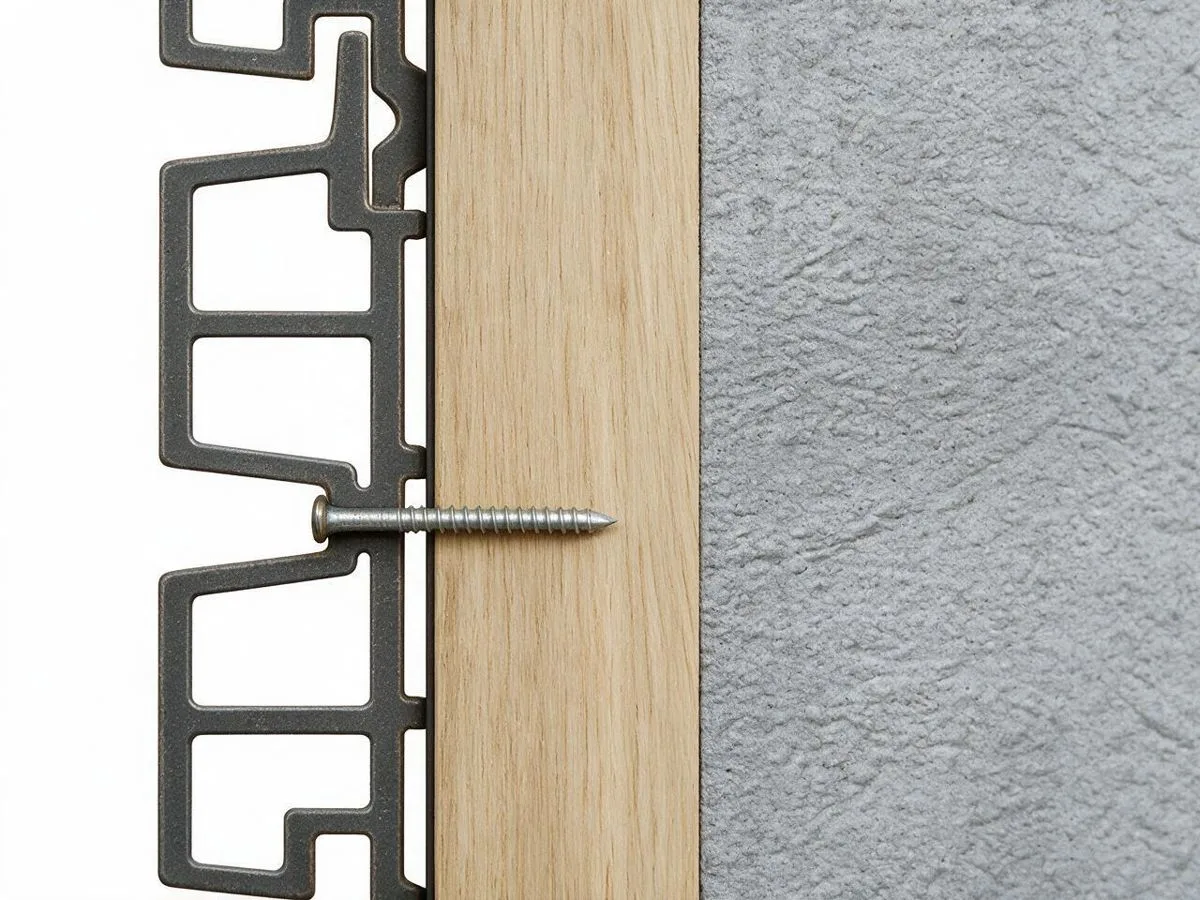

Colocación horizontal de la fachada composite
Coloca las lamas de abajo arriba, fila a fila y no por franjas verticales, para ajustar las lamas y alinear las juntas a medida que avanzas. La ranura queda abajo y la lengüeta arriba, lo que evita que se acumule agua.
En la zona corriente, coloca un tornillo de color (ref. FD1447 a FD1451) en una sola ranura en cada montante, es decir, cada 600 mm. Pretaladra la lama a Ø 6 mm para permitir la dilatación, deja 15 mm de distancia al extremo de la lama y al borde de los montantes de madera, y atornilla sin forzar.

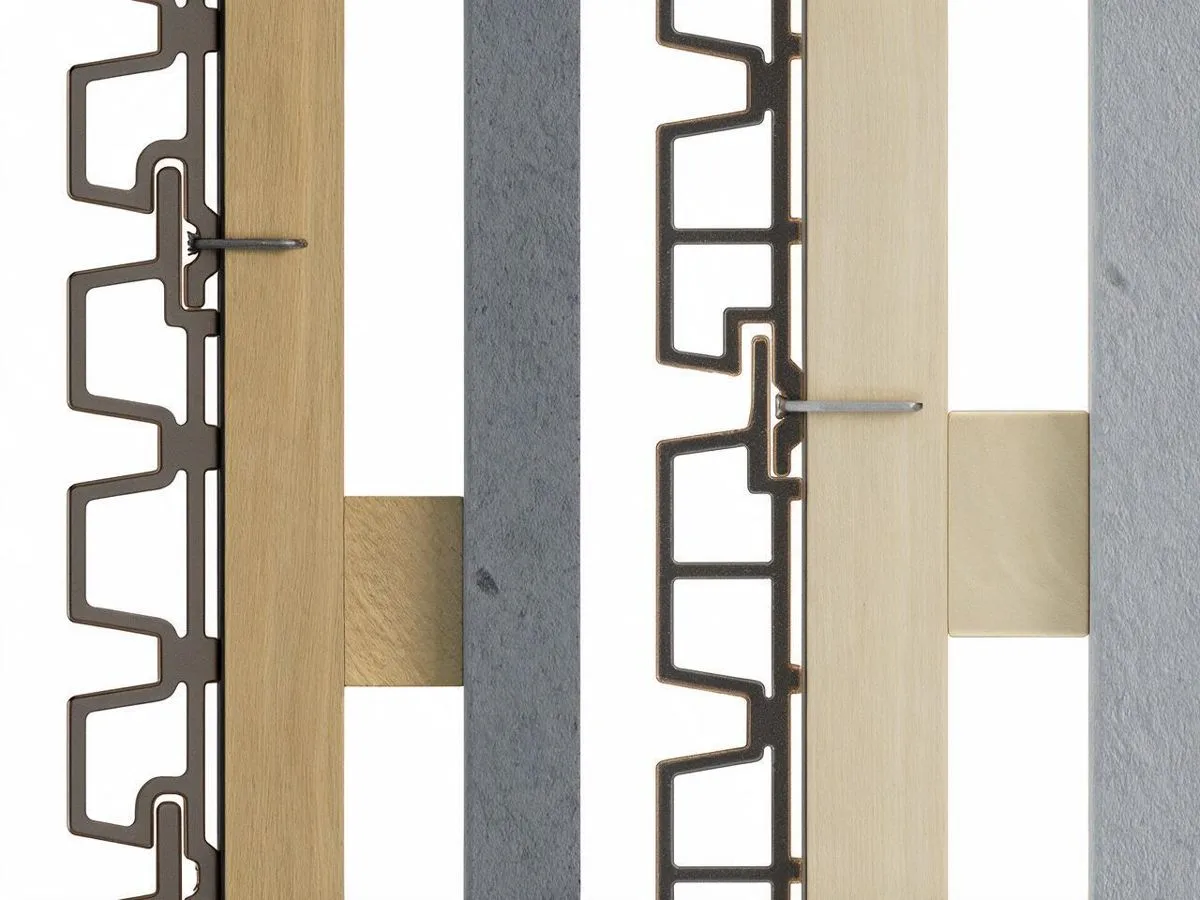

Colocación vertical de la fachada composite
La colocación vertical requiere un doble rastrelado de madera cruzado, para que el aire circule de abajo arriba detrás de las lamas. La capa exterior, que recibe las lamas, se protege con una banda de EPDM.
Fija cada lama con un tornillo FD1940 en la lengüeta inferior, en cada montante (separación de 600 mm): la fijación queda oculta. En esquinas y puntos singulares, añade un tornillo de color en el valle del perfil (ref. FD1447 a FD1451). Para un atornillado visto, el tornillo FD1940 se puede sustituir por los tornillos de color, con las mismas recomendaciones que en colocación horizontal.
Fiberdeck ofrece varias gamas para variar anchos y acabados: además de las más vendidas, WEO®35 y WEO®60, dispones de las gamas WEO® Essential y WEO® 120-60, según el estilo de fachada que busques.
Errores de instalación que debes evitar
La mayoría de los problemas en una fachada composite no vienen del material, sino de la instalación. Puntos a vigilar:
- Reducir o eliminar la cámara de aire pegando las lamas al soporte: la fachada deja de transpirar.
- Obstruir las entradas de aire superiores e inferiores (rejillas sucias, restos de obra): la circulación de aire se corta.
- Usar un rastrelado vertical simple en colocación vertical: sin doble rastrelado, el aire deja de circular.
- Descuidar la lámina impermeable o la banda de EPDM en los rastreles: el agua llega al soporte y a las fijaciones.
- Olvidar las juntas de dilatación de 5 mm, o unir dos lamas entre dos montantes.
- Usar un atornillador de impacto o apretar demasiado: la cabeza del tornillo se hunde e inicia una fisura.
- Almacenar las lamas sobre apoyos muy separados: se deforman por fluencia.
Tras la instalación: un mantenimiento mínimo de la fachada composite
La capa de polietileno de la coextrusión envuelve toda la superficie de las lamas: las protege de la humedad, las manchas y los rayos UV, con 20 años sin decoloración visible. No hace falta ninguna renovación del acabado: basta con limpiar con un detergente doméstico suave, sin productos abrasivos. Si una lama se daña, se puede sustituir de forma individual: el método se explica en la guía técnica WEO® (en inglés).
El sistema WEO® cuenta con un Avis Technique del CSTB (n.º 2.2_23-1855_V1) y las lamas cumplen la norma de producto EN 15534.
Preguntas frecuentes sobre la instalación de fachada composite
¿Qué separación de rastreles necesita una fachada composite?
La separación entre montantes es de 600 mm como máximo en la zona corriente para WEO®35, WEO®60 y WEO® 120-60 (645 mm en construcción con estructura de madera para WEO®35 y WEO®60), y de 400 mm para WEO® Essential. En los extremos de las lamas, los montantes se doblan con una separación de 300 mm para poder fijar cada extremo.
¿Qué sección de rastreles hay que usar?
En fijación directa sobre fábrica, rastreles de 27 × 40 mm. Con aislamiento por el exterior, una primera capa de rastreles de 60 × 40 mm y una segunda capa de rastreles de 27 × 40 mm. La madera debe ser de clase de uso 2 con banda de protección, o clase 3b, y de clase resistente C18 como mínimo.
¿Cómo se fijan las lamas en colocación horizontal?
En colocación horizontal, la fijación es vista: un tornillo de acero inoxidable A2 con cabeza de color (ref. FD1447 a FD1451) en una sola ranura, en cada montante. Pretaladra a Ø 6 mm, deja 15 mm de distancia al extremo de la lama y atornilla sin forzar.
¿Se puede tener una fijación oculta?
Sí, en colocación vertical: el tornillo FD1940 se coloca en la lengüeta inferior de la lama y queda oculto por la lama siguiente.
¿Qué junta de dilatación hay que dejar?
Una junta de 5 mm entre cada extremo de lama y cualquier obstáculo: otra lama, carpintería, muro o esquina. Las lamas dilatan unos 1 mm por metro lineal para una diferencia de temperatura de 40 °C.
¿Es mejor colocar el revestimiento en horizontal o en vertical?
Ambas opciones son posibles con todas las gamas WEO®: la elección es sobre todo estética. La colocación horizontal requiere una sola capa de montantes; la vertical, un doble rastrelado cruzado para la ventilación.
